一、概述

1J22是高饱和磁感应强度铁钴钒软磁合金，在现有软磁材料中该合金的饱和磁感应强度最高(2.4T)，居里点也很高(98℃)，饱和磁致伸缩系数最大(60～100×10-6)。由于饱和磁感应强度高，在制作同等功率的电机时，可大大缩小体积，在作电磁铁时，在同样截面积下能产生大的吸合力。由于居里点高，可使该合金能在其他软磁材料已经完全退磁的较高温度下工作，并保持良好的磁稳定性。由于有大的磁致伸缩系数，极适于作磁致伸缩换能器，输出能量高，工作效率也高。该合金电阻率低(0.27μΩ·m)，不宜在高频下使用。价格较贵、易氧化、加工性能差，添加适量镍或其他元素，可改善其加工性。

1.1 1J22材料牌号 1J22(Co50V2)。

1.2 1J22相近牌号 50КФ(俄罗斯)，Permendur(英国)，Supermendur(美国)，HiperCo50(美国)。

1.3 1J22材料的技术标准

GB/T 15001-1994 《软磁合金尺寸、外形、表面质量、实验方法和检验规则》

GB/T 15002-1994 《高饱和磁感应强度软磁合金技术条件》

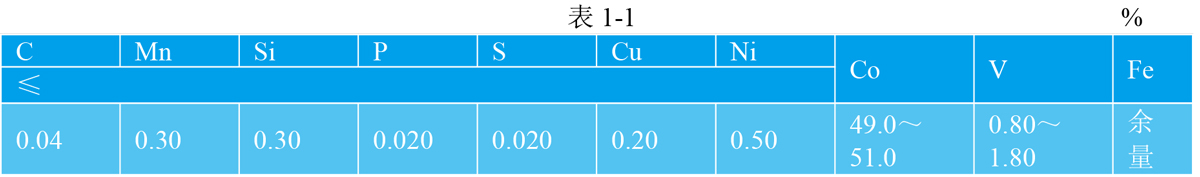

1.4 1J22化学成分  见表1-1。

1.5 1J22热处理制度 冷轧带材试样：随炉升温到850～900℃，保温3～6h,，以50℃/h速度冷却到750℃，再以180～240℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。

锻坯所取试样：随炉升温到1100℃±20℃，保温3～6h，以50～100℃/h速度冷却到850℃，保温3h，然后以30℃/h速度冷却到700℃，再以200℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。

用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料：随炉升温到850℃±10℃，保温4h，以50℃/h速度冷却到750℃，保温3h,然后以200℃/h速度冷却到300℃出炉，在保温(750℃)开始加1240～1600A/m直流磁场，退火介质为露点不高于－40℃的氢气。

1.6 1J22品种规格与供应状态 以冷轧带材、冷拉丝材，热轧（锻）扁材和棒材，不经热处理供应。品种规格、尺寸及允许偏差见表1-2，对尺寸有特殊要求的，由供需双方协议。

1.7 1J22熔炼与铸造工艺 采用真空感应炉熔炼。

1.8 1J22应用概况与特殊要求 已生产、使用多年，性能稳定，材料较成熟。适宜做质量轻、体积小的航空、航天用电器元件，如微电子转子、电磁铁极头、继电器、换能器等。

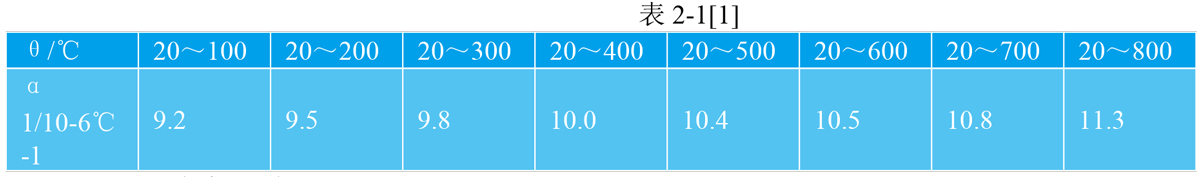

二、1J22物理及化学性能
