4J32合金又称超因瓦(Super-Invar)合金。在－60～80℃温度范围内，其膨胀系数比4J36合金低，但低温组织稳定性较4J36合金差。该合金主要用于制造要求在环境温度变化范围内尺寸高度精密仪表零件。

1.1 4J32材料牌号 4J32。

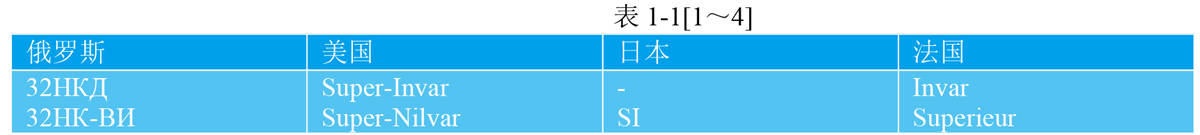

1.2 4J32相近牌号 见表1-1。

1.3 4J32材料的技术标准 YB/T 5241-1993 《低膨胀合金4J32、4J36、4J38和4J40技术条件》。

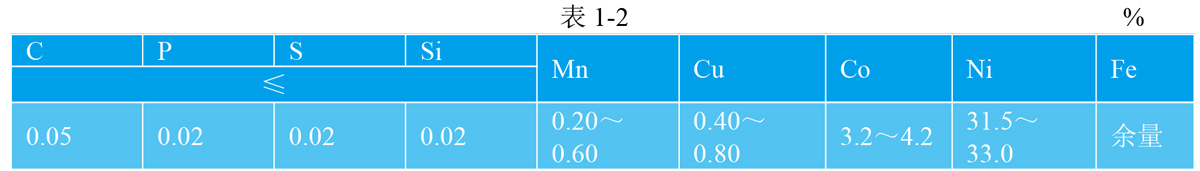

1.4 4J32化学成分  见表1-2。

在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表1-2规定范围。

1.5 4J32热处理制度 标准规定的膨胀系数及低温组织稳定性的性能检验试样按下述方法加工和热处理：将半成品试样加热至840℃±10℃，保温1h，水淬，再将试样加工为成品试样，在315℃±10℃保温1h，随炉冷或空冷。

1.6 4J32品种规格与供应状态 品种有棒、管、板、丝和带。

1.7 4J32熔炼与铸造工艺 用非真空感应炉，真空感应炉和电弧炉熔炼。

1.8 4J32应用概况与特殊要求 该合金是典型低膨胀合金，经航空工厂长期使用，性能稳定。主要用于制造在环境温度变化范围内尺寸高度精确的精密部件。在使用中应严格控制热处理工艺及加工工艺，根据使用温度应严格检验其组织稳定性。

二、4J32物理及化学性能

2.1 4J32热性能

2.1.1 4J32溶化温度范围 1430～1450℃[1,2]。

2.1.2 4J32热导率 λ=13.9W/(m•℃)[1,2]。

2.1.3 4J32线膨胀系数 标准规定α1(20～100℃)≤1.0×10-6℃-1[5]。

4J43合金和4J36合金一样，850℃以上退火，其线膨胀系数值最高。冷却速度快可使线膨胀系数降低。对于α1(室温～100℃)来说，淬火（冷却速度快）较退火处理的可降低近一半。

典型成分的合金，试样在保护气氛或真空中，加热到850℃±20℃，保温1h,以不大于300℃/h的速度冷至200℃以下出炉，其平均线膨胀系数见表2-1。合金的膨胀曲线见图2-1。
