4J58是在室温至600℃温度范围内，具有一定膨胀系数的合金。在环境温度下与钢和铸铁的膨胀系数基本一致，且有良好的加工性能。在长期使用中尺寸稳定性好，并有一定的耐蚀性。

1.1 4J58材料牌号 4J58。

1.2 4J58相近牌号 58H-BИ(俄罗斯)、N58(法国)[1～3]。

1.3 4J58材料的技术标准 YB/T 5238-1993《线纹尺合金4J58技术条件》。

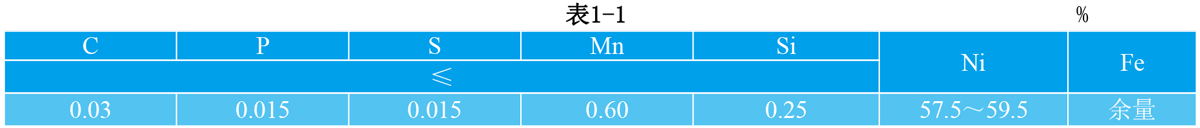

1.4 4J58化学成分 见表1-1。

在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表1-1规定范围。

1.5 4J58热处理制度 标准规定的膨胀系数性能检验试样在氢气或真空中加热到900℃±20℃，保温1h,以不大于5℃/min速度冷至200℃以下出炉。

1.6 4J58品种规格与供应状态 供应品种为热轧（锻）状态棒材。

1.7 4J58熔炼与铸造工艺 用非真空感应炉、电弧炉熔炼后，再进行电渣重溶。

1.8 4J58应用概况与特殊要求 该合金性能稳定，主要用来制作在室温(20℃)传递标准长度的精密线纹尺（标准尺），以及制作固定在座标镗床床身上的刻线尺。在生产及验收时应特别注意碳及其他杂质的含量，因为它们是造成尺寸不稳定的原因之一。此外，应尽量减小后部工序造成的内应力，适当加长生产周期进行自然时效。

二、4J58物理及化学性能

2.1 4J58热性能

2.1.1 4J58溶化温度范围 1430～1450℃[1]。

2.1.2 4J58热导率 λ=20.9W/(m•℃)[1]。

2.1.3 4J58线膨胀系数 标准规定，合金线膨胀系数α1(20～100℃)=(11.1～11.9)×10-6℃-1。

该合金的平均线膨胀系数见表2-1。合金的膨胀曲线见图2-1。
