一、概述

GH3044是固溶强化镍基抗氧化合金，在900℃以下具有高的塑性和中等的热强性，并具有优良的抗氧化性和良好的冲压、焊接 工艺性能，适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件以及隔热屏、导向叶片，供应的品种有板 材、带材、丝材、棒材和环形件等。

1.1 GH3044 材料牌号 GH3044(GH44)

1.2 GH3044 相近牌号 ЗИ686，ХН60ВТ，ВЖ98(俄罗斯）

1.3 GH3044 材料的技术标准

GJB 1952-1994 《航空用高温合金冷轧薄板规范》

GJB 2612-1996 《焊接用高温合金冷拉丝材规范》

GJB 3020-1997 《航空用高温合金环坯规范》

GJB 3165-1998 《航空承力件用高温合金热轧和锻制棒材规范》

GJB 3317-1998 《航空用高温合金热轧板材规范》

GJB 3318-1998 《航空用高温合金热轧带材规范》

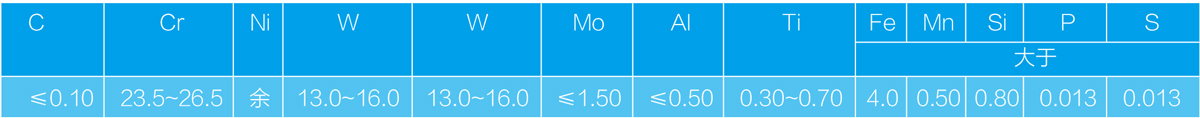

1.4 GH3044 化学成分 见表1-1。

注：GJB2612-1996还规定ω（Cu）≤0.20%；GJB3317-1998和GJB3318-1998规定ω(Cu)≤0.07%。

1.5 GH3044 热处理制度 热轧和冷轧板及带材供应状态的固溶处理温度为1120~1160℃，空冷，供应状态进行材料性能检验。

1.6 GH3044 品种规格和供应状态 可供应δ4~14mm热轧板，δ0.5~4mm冷轧板、δ0.1~0.8mm带材、直径d0.3~10mm、

d20~300mm棒材和各种直径的环形件。板材和带材于固溶、酸洗、切边后供应；丝材于冷拉、固溶酸洗或半硬态供应，棒材和

锻件不经热处理供应。

1.7 GH3044 熔炼和铸造工艺 合金采用电弧炉、非真空感应炉或真空感应炉+电渣重熔或真空电弧重熔工艺熔炼。

1.8 GH3044 应用概况与特殊要求 合金用于制作航空发动机住燃烧室和加力燃烧室的板材冲压和焊接结构件以及安装边、导管和

导向叶片等零部件。
