4J47在20～400℃温度范围内，具有与软玻璃相近的膨胀系数，用于与相应的软玻璃匹配封接。该类合金中含有铬，经氧化处理后，合金表面生成非常致密的氧化膜，与基体结合牢固，且与软玻璃浸润性好。因此，能获得高强度的封接面。是电真空工业中的重要封接结构材料。

1.1 4J47材料牌号 4J47。

1.2 4J47相近牌号 见表1-1。

1.3 4J47材料的技术标准 YB/T 5235-1993《铁镍铬、铁镍封接合金技术条件》。

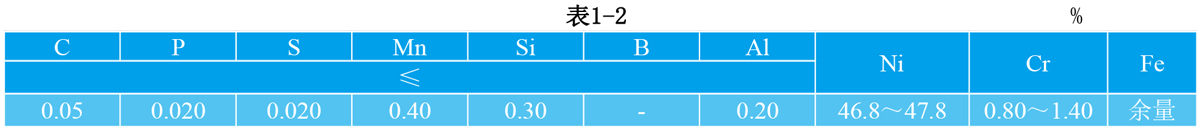

1.4 4J47化学成分 见表1-2。

在平均线膨胀系数达到标准规定条件下，允许镍、铬含量偏离表1-2规定的范围。对于制造焊管的4J47合金铝的质量分数应不大于0.10%。

1.5 4J47热处理制度 标准规定的膨胀系数性能检验试样在氢气气氛中将试样加热至1100℃±20℃,保温15min，以不大于5℃/min速度冷至200℃以下出炉。

1.6 4J47品种规格与供应状态 品种有丝、管、板、带和棒。

1.7 4J47熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。

1.8 4J47应用概况与特殊要求 该组合金经航空工厂长期使用，性能稳定。主要用于制作各种电真空元器件，如电子束管的阳极帽等。在应用中应使选用的玻璃与合金的膨胀系数相匹配。为提高金属与玻璃的封接强度，允许合金中含有一定的铝、铈。在热处理时，应避免其晶粒过大，以保证带材具有良好的深冲引伸性能及气密性。

二、4J47物理及化学性能

2.1 4J47热性能

2.1.1 4J47溶化温度范围 该合金的溶化温度约为1430℃[5]。

2.1.2 4J47热导率 见表2-1。
