一、概述

GH30 是早期发展的80Ni-20Cr固溶强化型高温合金，化学成分简单，在800℃以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。主要产品是冷轧薄板，也可以供应棒材、环件、丝材和管材等变形产品。主要用于800℃以下工作的涡轮发动机燃烧室部件和在1100℃以下要求抗氧化但承受载荷很小的其他高温部件[1,2]。

1.1 GH30 材料牌号  GH3030

1.2 GH30 相近牌号  ЭИ435,XH78T(俄罗斯）

1.3 GH30 材料的技术标准

GJB 1952-1994《航空用高温合金冷轧薄板规范》

GJB 2297-1995《航空用高温合金冷拔（轧）无缝管规范》

GJB 2611-1996《航空用高温合金冷拉棒材规范》

GJB 2612-1996《航空用高温合金冷拉丝材规范》

GJB 3020-1997《航空用高温合金环坯规范》

GJB 3317-1998《航空用高温合金热轧板规范》

GJB 3318-1998《航空用高温合金冷轧带材规范》

GJB 3165-1998《航空承力件用高温合金热轧和锻制棒材规范》

GJB 3167-1998《冷镦用高温合金冷拉丝材规范》

GB/T 15062-1994 《一般用高温合金管》

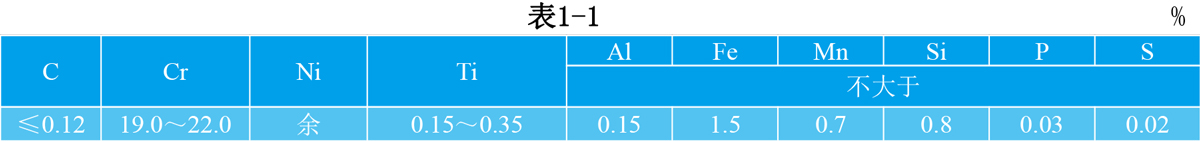

1.4 GH30 化学成分  见表1-1。

注：1.棒材和环坯标准规定，ω(Cu)≤0.20%。

    2.热轧板、冷轧板、冷轧带、管材、丝材和冷镦用冷拉丝材标准规定，ω(Fe)≤1.00%,ω(P)≤0.015%,ω(S)≤0.010%,ω(Pb) ≤0.001%,ω(Cu)≤0.007%。

1.5 GH30 热处理制度 固溶温度为980～1020℃,冷却方式对热轧板、冷轧薄板和环坯均为空冷，冷镦用丝材和冷拉棒材为水冷或空冷，管材为水冷。

1.6 GH30 品种规格和供应状态 可生产各种规格的变形产品，棒材和环坯不经热处理交货；热轧板和冷轧薄板及管材经固溶和酸洗后供应；焊丝于冷拉状态、固溶和酸洗状态或半硬态成盘状交货；冷镦用丝材于固溶、酸洗状态成盘状或直条状、固溶直条状磨光或冷拉状态交货；管材于固溶、酸洗状态交货；冷拉棒以退火、退火加酸洗、退火加磨光或冷拉状态交货。

1.7 GH30 熔炼和铸造工艺 电弧炉熔炼或电弧炉熔炼加电渣重熔或真空电弧重熔，非真空感应炉加电渣熔或真空电弧炉重熔或真空双联工艺。

1.8 GH30 应用概况与特殊要求 该合金已在航空发动机上经过了长期使用考验，主要用于燃烧室和加力燃烧室零部件以及机匣安装边等零部件
