沉淀硬化（Precipitationhardening）（析出强化）是指金属在过饱和固溶体中溶质原子偏聚区和（或）由之脱溶出微粒弥散分布于基体中而导致硬化的一种热处理工艺。如奥氏体沉淀不锈钢在固溶处理后或经冷加工后，在400～500℃或700～800℃进行沉淀硬化处理，可获得很高的强度。即某些合金的过饱和固溶体在室温下放置或者将它加热到一定温度，溶质原子会在固溶点阵的一定区域内聚集或组成第二相，从而导致合金的硬度升高的现象。 沉淀硬化热处理：沉淀硬化的热处理工艺过程为固溶处理+时效处理；沉淀硬化机制为弥散强化。

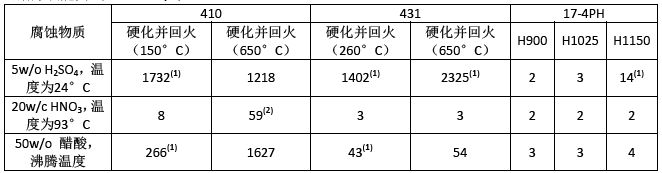

腐蚀能力对比
比热

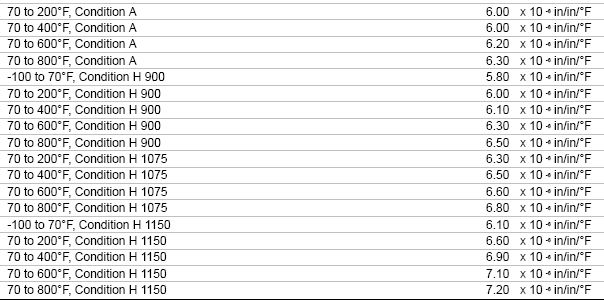

平均CTE
导热率
泊松比
弹性模量

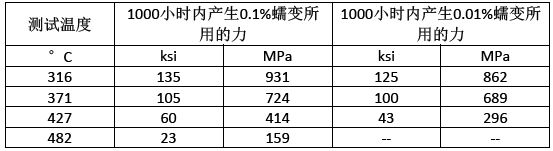

机械性能

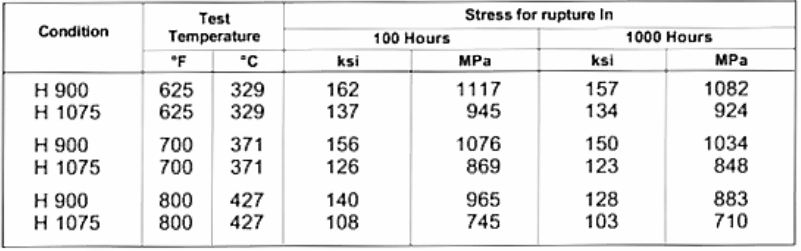

应力开裂强度
售前
