一、概述

3J3合金是铁-镍-铬系奥氏体沉淀强化型高弹性合金。固溶处理后具有良好的塑性，硬度低，易加工成型。经固溶或冷应变后时效处理，获得高的力学性能和弹性性能。 该类合金具有较高的强度、高的弹性模量，较小的弹性后效和滞后、弱磁性、良好的耐蚀性和热稳定性等特点，能在较高的温度、较大的应力或腐蚀性介质条件下工作。3J3是在3J1合金的基础上，加入8%钼的合金，具有更高的耐热性，使用温度可提高到450℃。该类合金也能在低温（如近-200℃）下使用。

1.1 3J3材料牌号 3J3(Ni36CrTiAlMo8)。

1.2 3J3相近牌号 ЭИ53,36HXTЮM8(俄罗斯)。

1.3 3J3材料的技术标准 3J3合金按企业标准或临时技术协议供货。

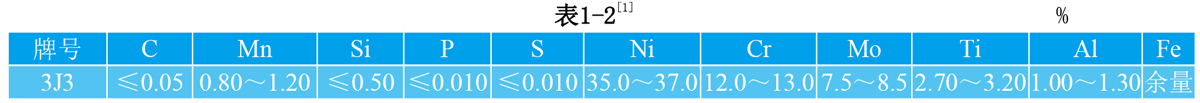

1.4 3J3化学成分  见表1-2。

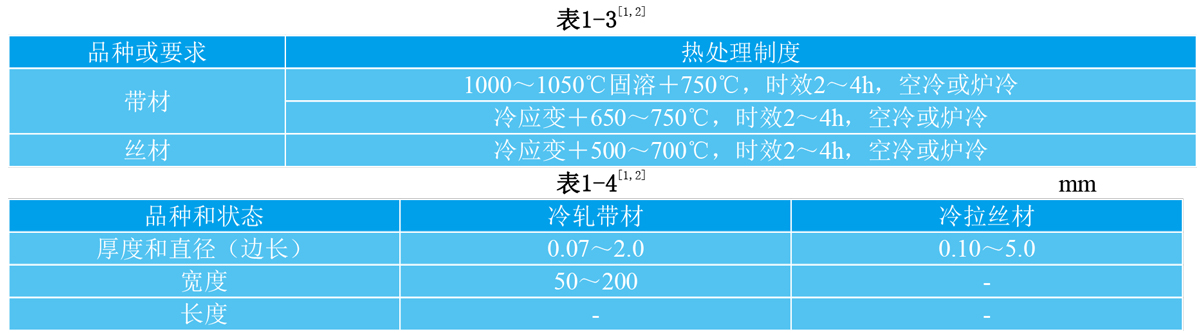

1.5 3J3热处理制度 见表1-3。

1.6 3J3品种规格与供应状态 见表1-4。

1.7 3J3熔炼与铸造工艺 合金采用真空感应炉熔炼或真空感应炉熔炼加真空自耗炉重熔。

1.8 3J3应用概况与特殊要求 该类合金是20世纪60年代的老牌号，国内生产与应用多年。主要用于制造各种航空用弹性敏感元件及耐硝酸或其他腐蚀介质的零件，如膜盒、膜片、波纹管、传送杆、挡板和其他弹性结构件等。

二、3J3物理及化学性能

2.1 3J3热性能

2.1.1 3J3线膨胀系数 该组合金在固溶加时效状态下，其平均线膨胀系数(20～100℃)=(12.0～14.0)×10-6℃-1[1,3,4]。

2.2 3J3密度 冷应变加时效状态合金的密度ρ=8.3g/cm3[1,4]。
