4J78合金的磁导率低，和其他无磁瓷封合金相比膨胀系数也较低，故称为无磁定膨胀瓷封合金。合金中添加少量铜，能改善其加工性能。该合金的瓷封综合性能优于蒙乃尔(Monel)、不锈钢、无氧铜等无磁瓷封材料。主要用作电真空器件中的无磁瓷封材料。

4j78精密合金

1.1 4J78精密合金材料牌号 4J78。

1.2 4J78精密合金相近牌号 75HM(俄罗斯)。

1.3 4J78材料的技术标准 YB/T 5233-1993《无磁定膨胀瓷封合金4J78、4J80、4J82技术条件》。

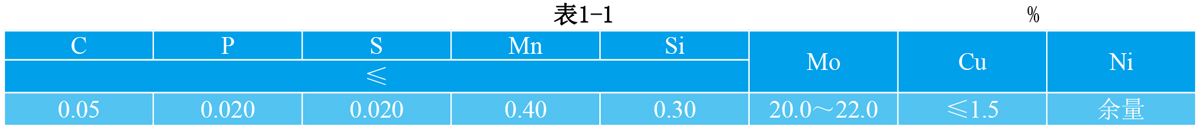

1.4 4J78化学成分  见表1-1。

在平均线膨胀系数达到标准规定条件下，允许钼、铜含量偏离表1-1规定范围。

1.5 4J78热处理制度 标准规定的膨胀系数性能检验试样在保护气氛或真空中加热到1000

～1050℃,保温30～40min，以不大于5℃/min速度冷却到300℃以下出炉。

1.6 4J78品种规格与供应状态 品种有棒、管、板、丝和带材。

1.7 4J78熔炼与铸造工艺 用真空感应炉熔炼。

1.8 4J78精密合金应用概况与特殊要求 该合金经工厂使用，性能稳定。合金用作陀螺仪及其他电真空器件的无磁瓷封材料。在使用中应严格控制热处理工艺，以保证合金具有良好的加工性能。

二、4J78物理及化学性能

2.1 4J78热性能

2.1.1 4J78熔化温度范围 1400～1420℃[4]。

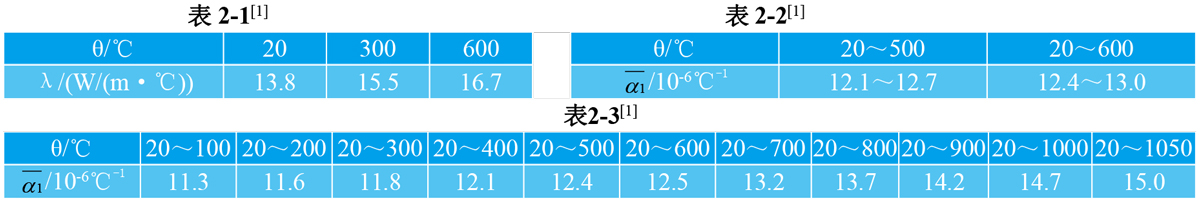

2.1.2 4J78热导率 见表2-1。

2.1.3 4J78线膨胀系数 标准规定的合金平均线膨胀系数见表2-2。

4J78合金的平均线膨胀系数见表2-3。

2.2 4J78密度 ρ=9.38g/cm3。

2.3 4J78电性能
